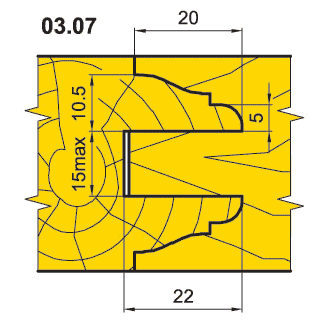

Комплект фрез для профілювання стояків та перемичок фільончастих дверних полотен (03.07.XX)

1. Комплект фрез для профілювання стояків та перемичок фільончастих дверних полотен (03.07.XX) Комплект фрез для профілювання стояків та перемичок фільончастих дверних полотен (03.07.XX)
2. Комплект фрез для профілювання стояків та перемичок фільончастих дверних полотен (03.07.XX) Комплект фрез для профілювання стояків та перемичок фільончастих дверних полотен (03.07.XX)

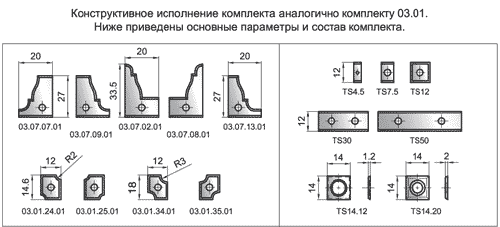

Назначение фрезы Обозначение
фрезы
D
мм
d
мм
B
мм
Ножи
Z  V
  Обознач. Кол. Обознач. Кол.
Профіль калівки верхній 03.07.09 160 30 - 50 20 03.07.09.01 3 - -
Паз під фільонку 8...15мм 03.01.10 164 30 - 50 8-15 TS7.5 3+3 TS14.20 3+3
Паз під фільонку 5...9мм 03.01.20 164 30 - 50 5-9 TS4.5 3+3 TS14.12 3+3
Профіль калівки нижній 03.07.07 160 30 - 50 20 03.07.07.01 3 - -
Контрпрофіль верхній 03.07.08 222 30 - 50 20 03.07.08.01 3 TS14.12 3
Контрпрофіль нижній 03.07.02 222 30 - 50 20 03.07.02.01 3 TS14.12 3
Контрпрофіль верхній аксіальний 03.07.68 222 30 - 50 20 03.07.68.01 3 TS14.12 3
Контрпрофиль аксиальный нижний 03.07.62 222 30 - 50 20 03.07.62.01 3 TS14.12 3
Чверть під скло 03.01.19 160 30 - 50 50 TS50 3 TS14.20 3
Чверть під шип 03.07.18 192 30 - 50 30 TS30 3 TS14.20 3+3
Проф. штапика під відрізку 03.07.12 153 30 - 50 20 03.07.09.01 3
Проф. штапика під відрізку 03.07.13 153 30 - 50 20 03.07.13.01 3
Фаска калівки верхньої 03.01.14 175 30 - 50 8 TS12 3
Фаска нижньої калівки 03.01.15 175 30 - 50 8 TS12 3
Фаска контрпрофілю верхнього 03.07.16 207 30 - 50 8 TS12 3
Фаска контрпрофілю нижнього 03.07.17 207 30 - 50 8 TS12 3
Радіус R2 калівки верхньої 03.01.24 165 30 - 50 12 03.01.24.01 3
Радіус R2 калівки нижньої 03.01.25 165 30 - 50 12 03.01.25.01 3
Радіус R2 контрпрофілю верхнього 03.07.26 197 30 - 50 12 03.01.24.01 3
Радіус R2 контрпрофілю нижнього 03.07.27 197 30 - 50 12 03.01.25.01 3
Радіус R3 калівки верхньої 03.01.34 168 30 - 50 12 03.01.34.01 3
Радіус R3 калівки нижньої 03.01.35 168 30 - 50 12 03.01.35.01 3
Радіус R3 контрпрофілю верхнього 03.07.36 200 30 - 50 12 03.01.34.01 3
Радіус R3 контрпрофілю нижнього 03.07.37 200 30 - 50 12 03.01.35.01 3
